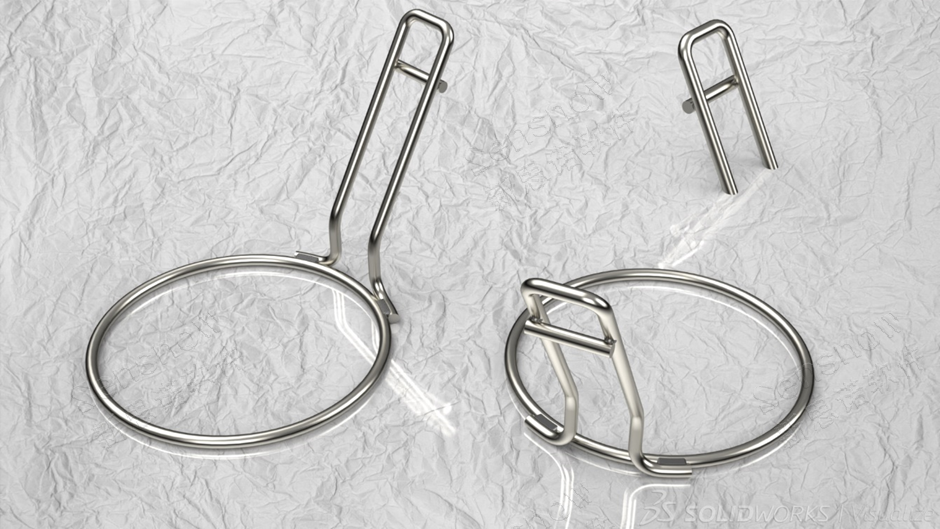

本期小诺将为大家带来一个钢丝制品的建模案例，了解此类空间曲线的创建难点并使用简化方法来轻松的创建出空间过渡效果，使用更少的 3D 草图定义来完成曲线制作，希望可以帮助到大家在日后的工作中节省更多的绘制时间。

首先分析一下结构，可以看到模型是对称结构，所以只需绘制一半即可，另一半使用镜向的方式生成。

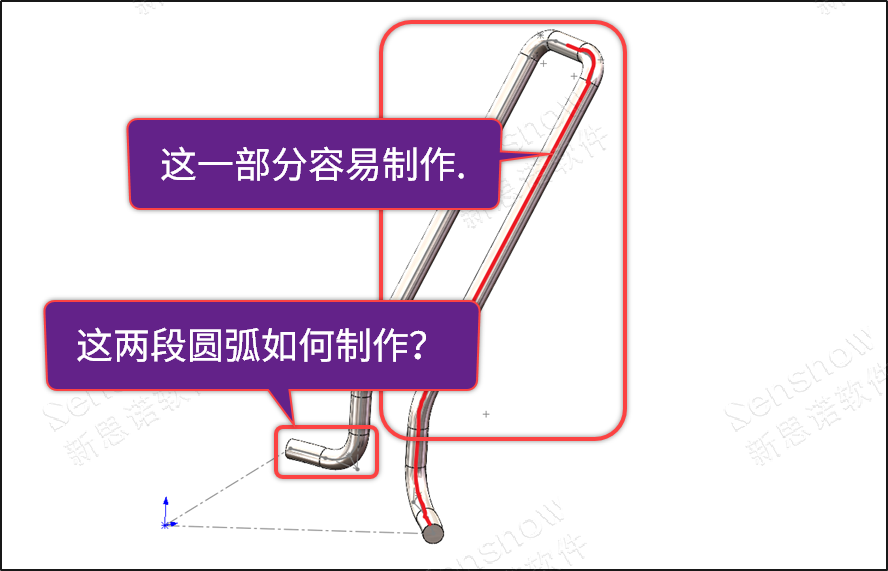

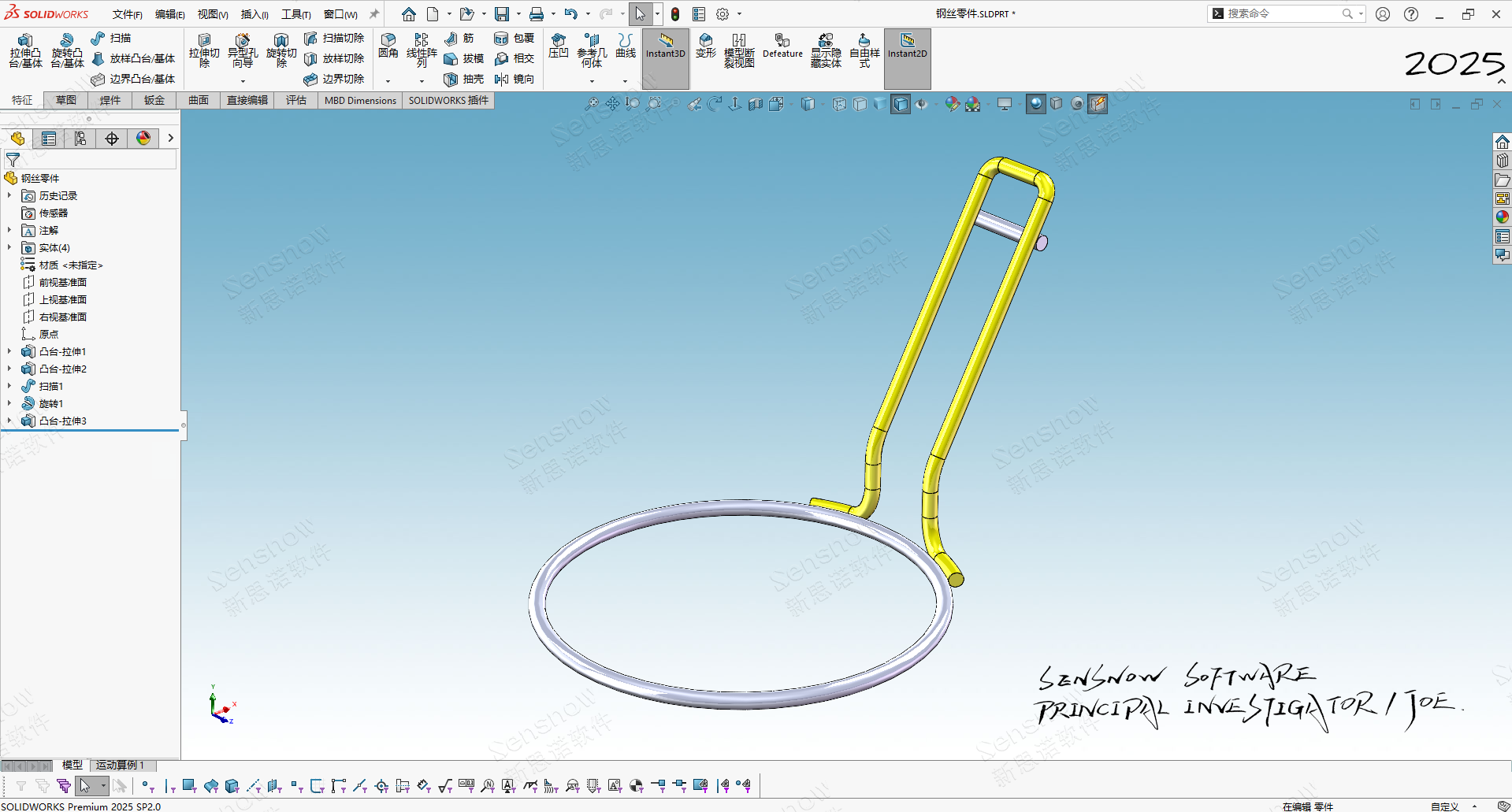

难点：将结构分开看，上半部分是两条直线和一个圆角，这一部分不难。难的是下面的两条圆弧，一条是在底部平面上的圆弧，另一条是连接直线的过渡圆角！尝试先绘制出简单的部分，对称结构绘制一半即可，可以利用模型的边线来辅助，直接在 3D 草图中通过转换实体引用的方式快速派生草图图线，尽量减少在 3D 草图状态下直接绘制图线元素。

创建方式

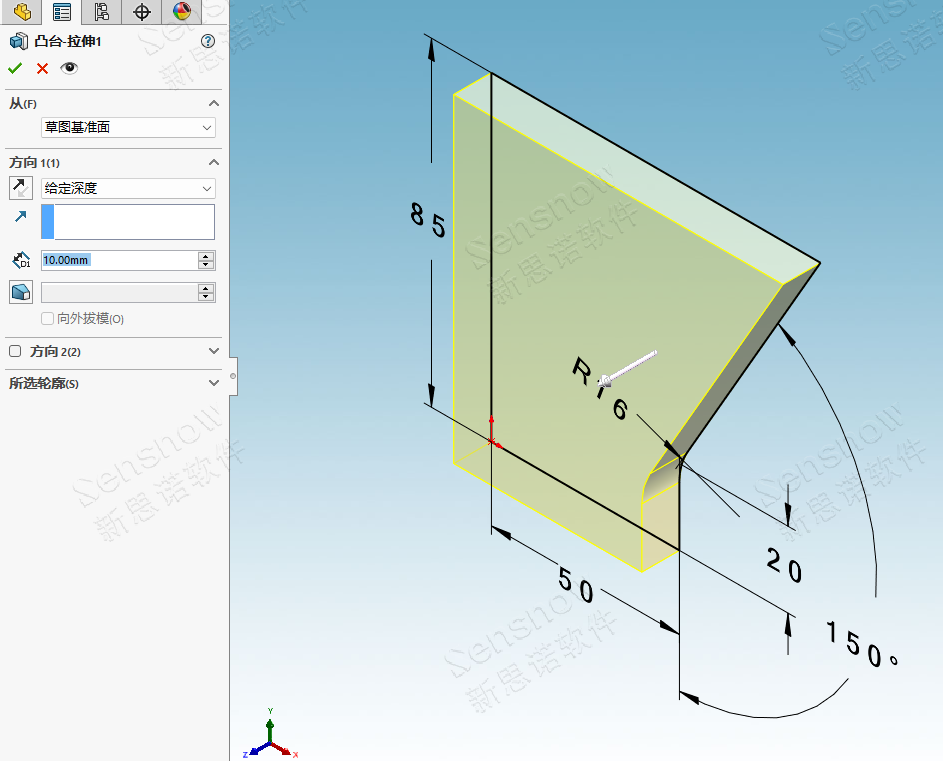

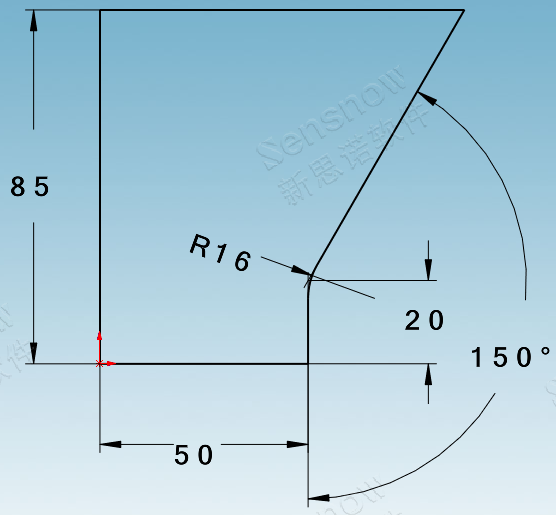

1、前视基准面上插入草图，绘制如图草图元素，使用拉伸凸台拉伸 10 毫米即可；

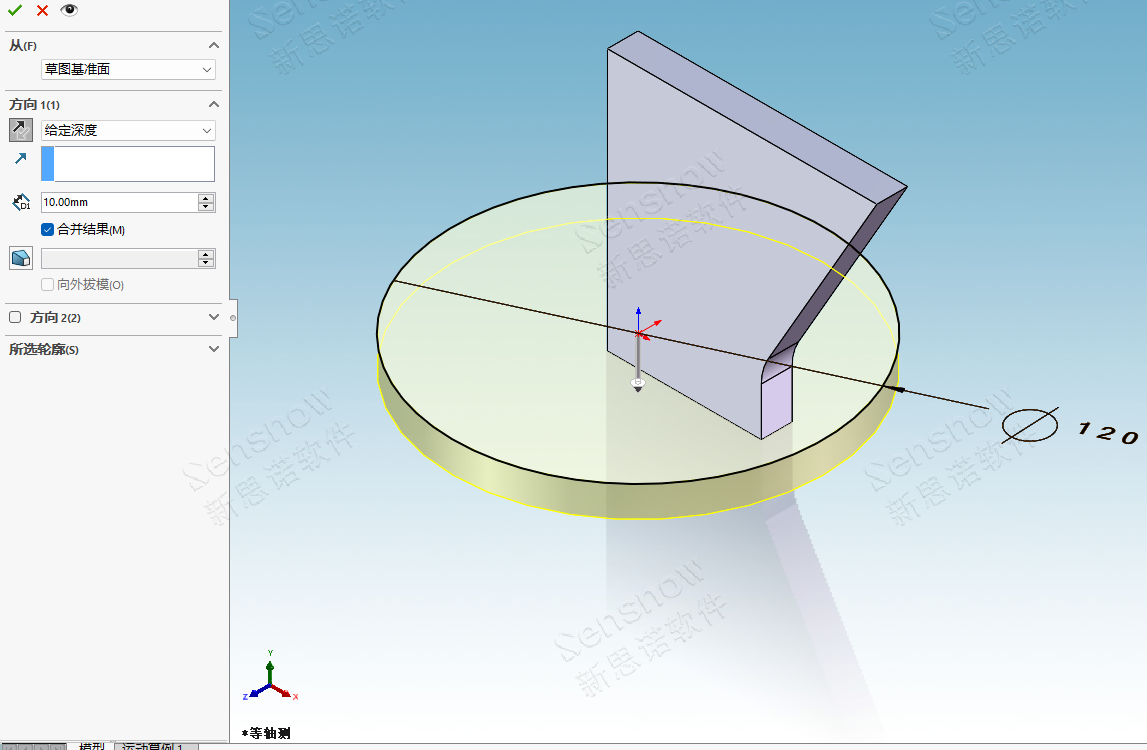

2、上视基准面上插入草图，绘制一个 ø20 的圆，使用拉伸凸台反向拉伸 10 毫米作为底部圆弧的参考（绘制面）；

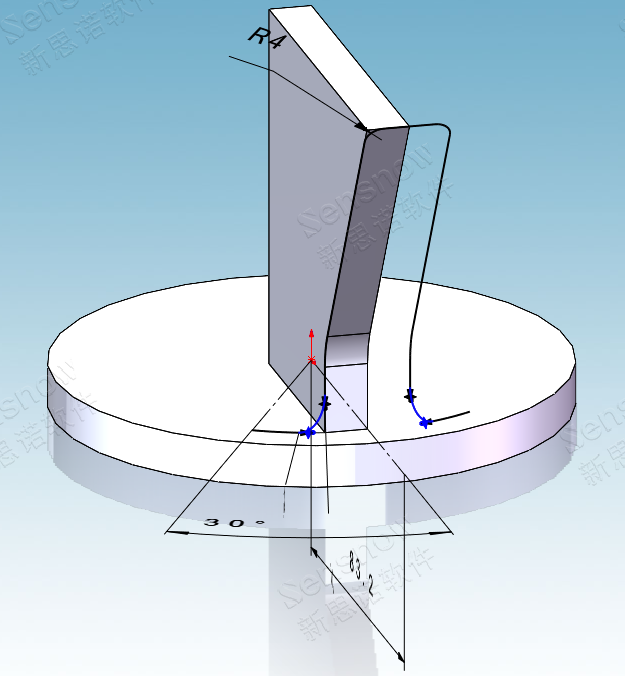

3、进入 3D 草图，使用转换实体引用将模型边线进行转换，并倒圆角，下部分的圆弧草图则在上一步骤中圆柱的顶部模型面上绘制，绘制后使用样条曲线将圆弧和直线部分进行衔接。

4、绘制一半后直接在 3D 草图状态下镜向草图，扫描特征即可完成创建。

点击查看【视频版】操作演示讲解
