SOLIDWORKS倒圆角时要圆角化的项目类型你真的了解吗？

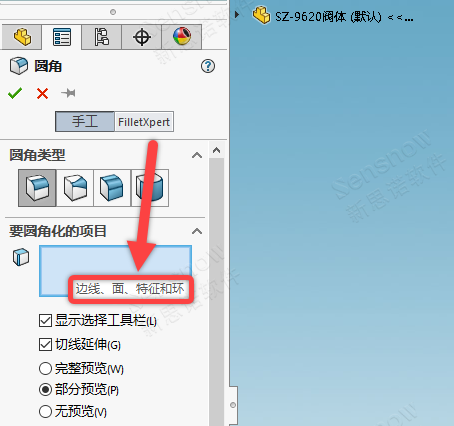

在设计过程中我们常常需要使用倒角工具（倒圆角或倒斜角）来对我们所设计的模型进行细节处理。相信大家对于倒角操作并不陌生，但有一个一直被忽略的选择类型大家了解吗？那就是在创建特征时的四种选择类型，这个选择方式上列出了所受倒角或圆角支持的选择类型。其中像选择边线、选择面、选择特征都很好理解。

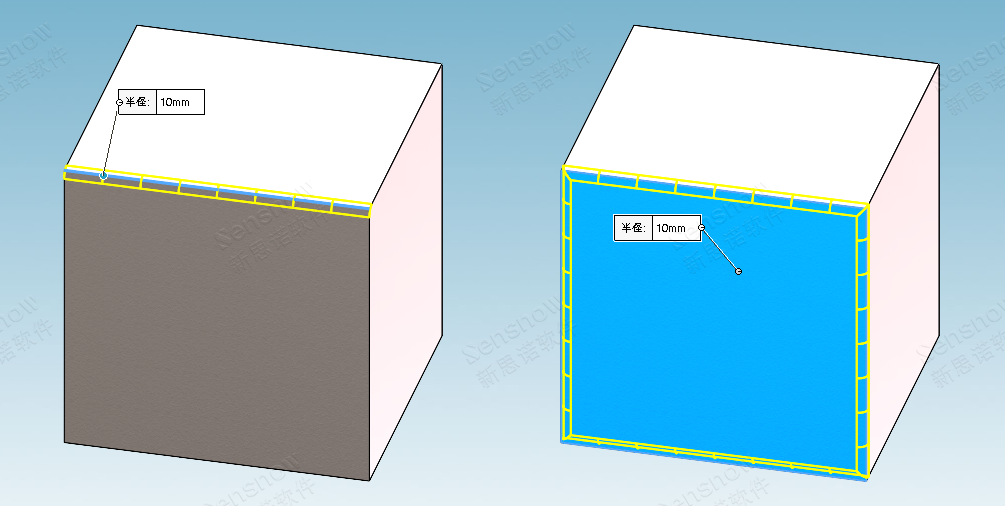

点选模型的一条边线就是仅对所选边线进行倒角；

面就是点选模型面，是指选中一个或多个模型的面，对该面上所有的尖角处进行倒角；

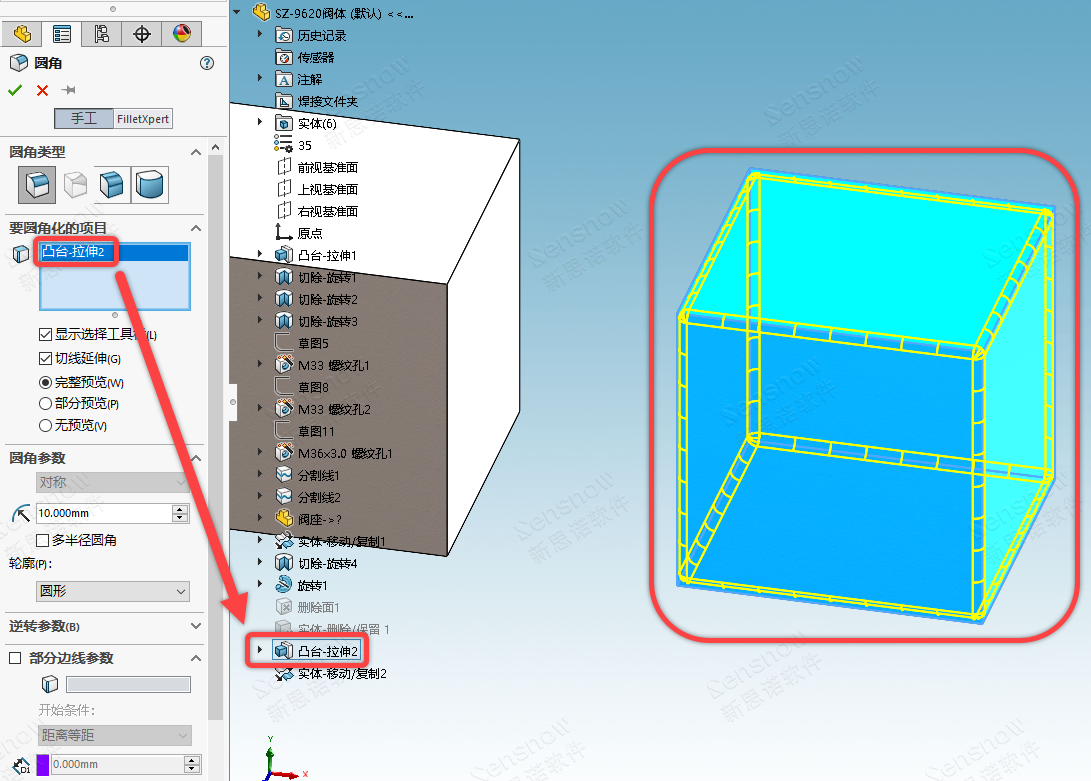

选择特征就是点选一个特征，比如一个拉伸特征，点中后此特征上的所有尖角处的模型边线都将被选中并参与倒角。

三连问：

'选择环' 是什么选择方式呢？

究竟如何去使用呢？

使用的价值又是什么呢？

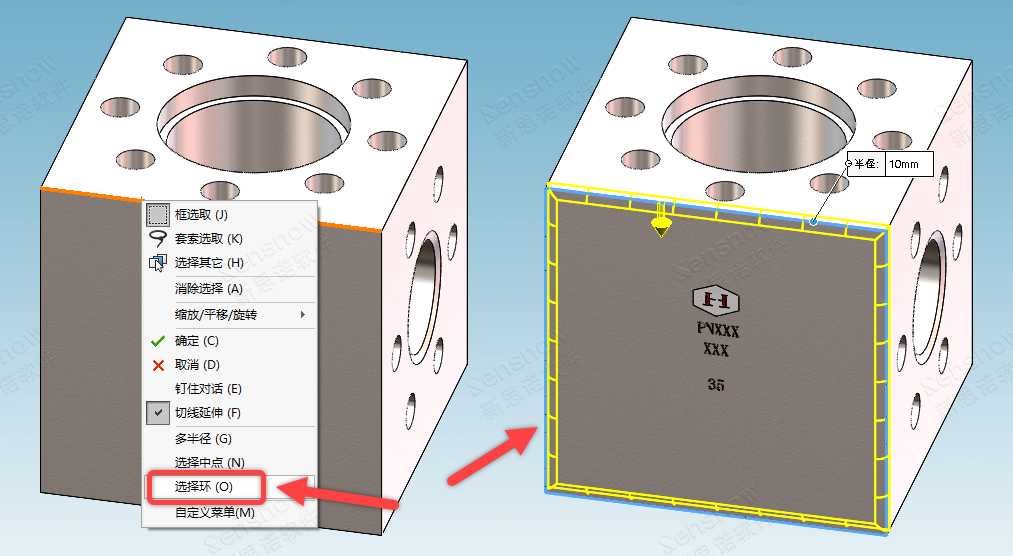

'环' 指的是首尾相连但不一定相切的边，即为封闭图形，一个圆圈可以是环、一个多边形也可以是环；只要首位相连且封闭都可以称之为环。使用方式非常简单：在图形区域形成环状的模型边线上右键菜单点击 '选择环' 即可完成一个环的选择。

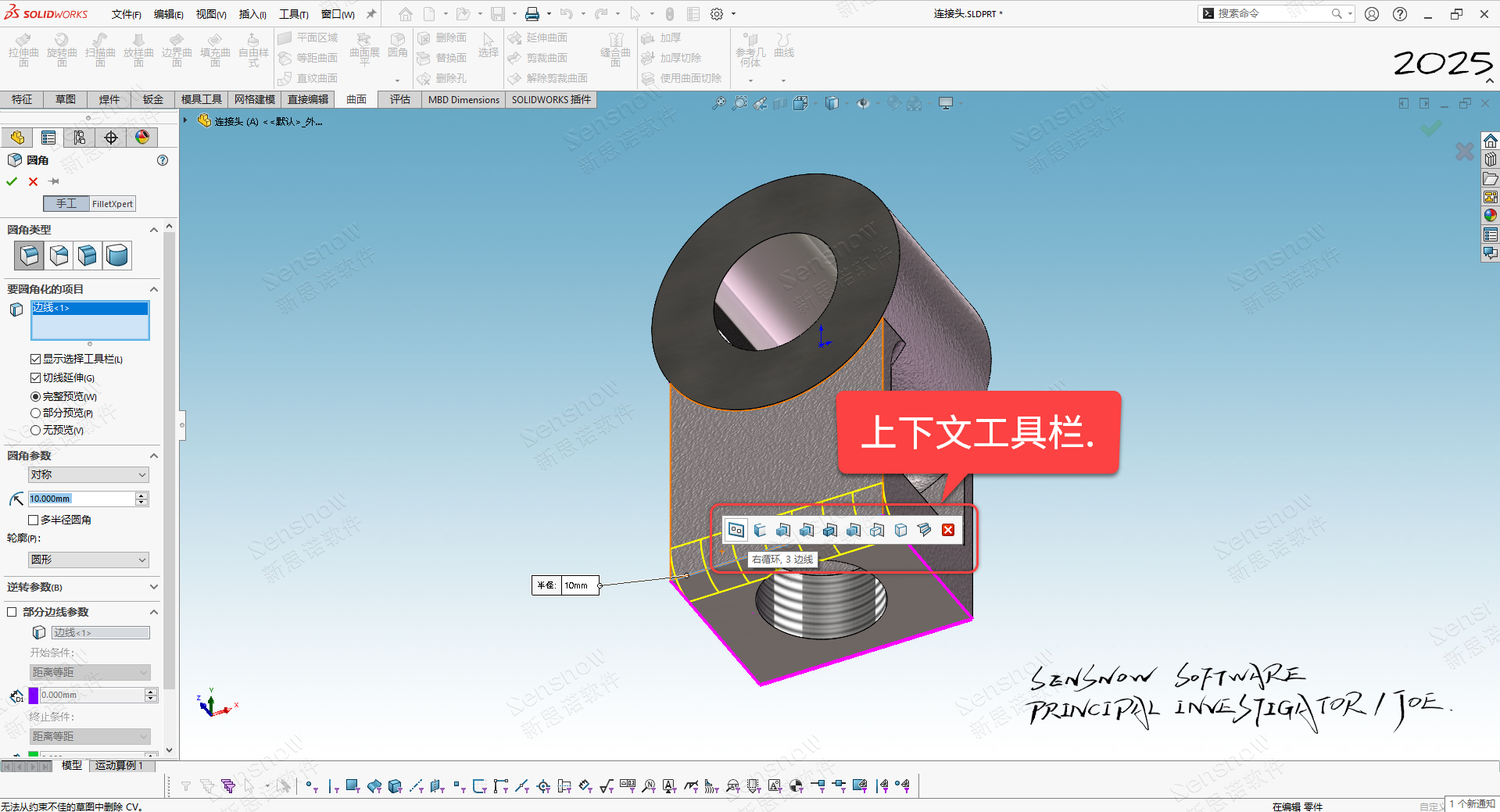

其实随着 SOLIDWORKS 的更新换代，这种选择方式已经被弱化了，在现在的 SOLIDWORKS 版本中完全可以先选取一条模型边线，然后在鼠标周围处出现的上下文工具栏中进行快捷选取，也就是二次选取，也十分方便。

那么保留 '选择环' 这种古老方式的原因就在于对于一些特殊的倒角操作，如：设计人员对倒角后的结果很确定的工作场合（设计人员非常确定针对某一个封闭区域的环做一个固定大小的倒角），那么这种情形下使用 '选择环' 的工作方式要更加的便捷快速。

类似我们的拉伸，设计人员很确定要拉伸一个主体为 300 毫米的轴出来，那么我们在拉伸的过程中直接输入 300 这个数值去生成结果即可，也就无需利用图形区上模型的实时渲染来告诉我们这个结果是否符合预期。

而在另一个做紧固件行业的实际客户案例中，客户的模型特点属于单个模型比较复杂的结构，如果利用选择边线配合上下文工具栏的方式去选取 '环' 那么软件很多时候都会出现较久的延迟，增加了更多无用的等待时间。此时，客户在明确倒角范围以及倒角大小的前提下完全就可以使用 '选择环' 的选取方式一步将倒角创建出来，节省了更多的时间。

→ 点击查看【操作视频】
